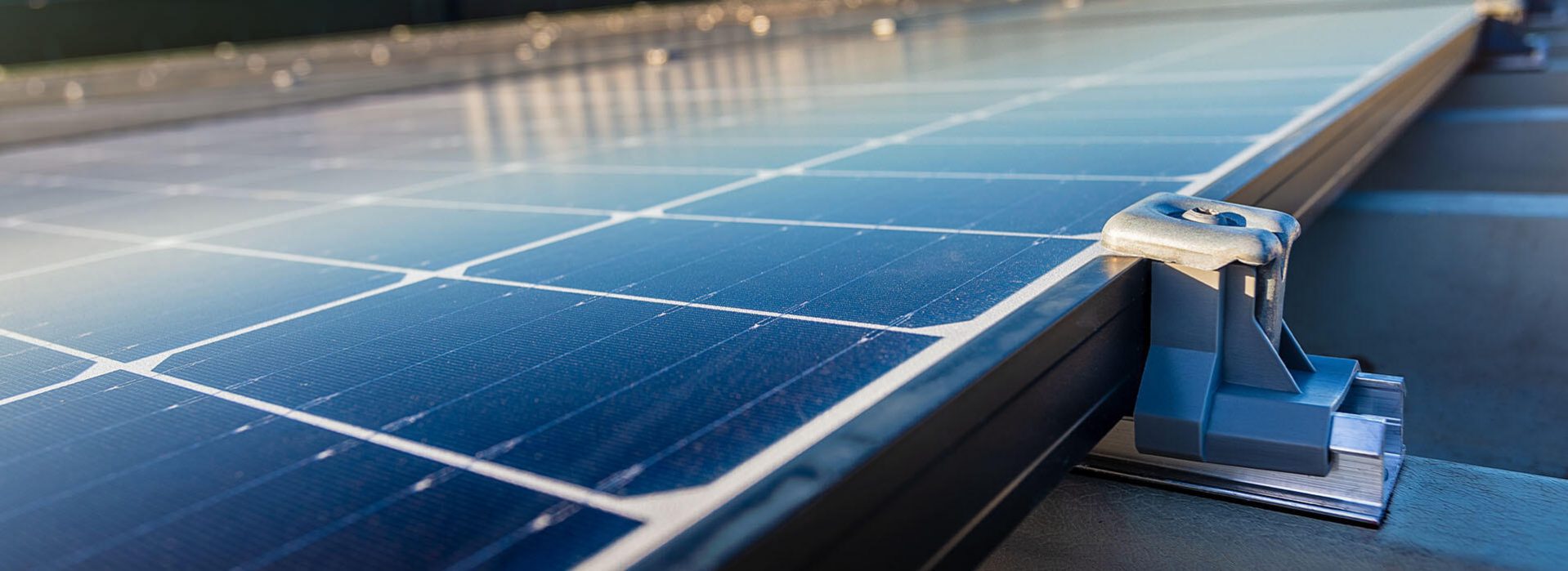

ClickFit EVO para Telhados Metálicos

Não é necessário pré-perfurar
Os perfis têm furos pré-perfurados e são fixados com um parafuso auto-roscante. Isto elimina a necessidade de pré-perfuração e reduz o tempo de instalação.
Borrachas EPDM pré-fixadas
As borrachas EPDM pré-coladas nos perfis poupam-lhe trabalho no telhado e garantem a estanquicidade.
Perfis alto e baixo
Para um aspeto agradável, escolha perfis baixos para montagem curta no telhado. Se pretender espaço para optimizadores e micro-inversores, utilize os perfis altos.

TODAS AS ESPECIFICAÇÕES

Os perfis de montagem são a maneira mais rápida de instalar em chapas de aço trapezoidais e sanduíche. Para outros telhados de aço, é recomendada a solução com parafuso suspenso (varão roscado). Para ambas as opções, as características de montagem são mencionadas na visão geral abaixo.

Montagem do sistema coplanar
Varão roscado
Inclinação do telhado
Tipo de telhado
Todas as chapas de aço
Todas as chapas de aço
Vertical
Horizontal
Área de superfície máx. do módulo
Gestão de cabos integrada
Compr. máx. de perfil contínuo
Material
10-60º
Apenas trapézio/ondulado
2,25 m2
N/A (mini rails)
Alumínio
5-60º
Todas as chapas de aço
2,6 m2
15m
Aço Magnelis® & alumínio

Instalação rápida em qualquer telhado metálico

O sistema de montagem inteligente inclui apenas quatro componentes leves e resistentes para uma instalação simples do módulo fotovoltaico. Para qualquer tipo de telhado metálico. Poupa tempo e espaço durante a instalação.



Telhados trapezoidais e ondulados metálicos Instalação utilizando um perfil de montagem
Outros tipos de telhado metálico Instalação utilizando varões roscados

4 componentos básicos

O sistema de montagem ClickFit EVO para telhados inclinados é constituído por apenas 4 componentes básicos. Isto torna a instalação extremamente fácil. Continue a ler para obter mais informações sobre cada componente.

Varão roscado

Com o adaptador flexível, pode apanhar fácil e rapidamente irregularidades no telhado até 10 graus. Para além do telhado de aço, esta fixação também é adequada para telhados de chapa ondulada, EPDM, betuminosos e telhas mediterrânicas.

Alternativa: instalam-se facilmente sem pré-perfuração, deixando intacta a estrutura subjacente do telhado. O parafuso autorroscante é um parafuso de cabeça múltipla T30 e SW10.

Perfil de montagem

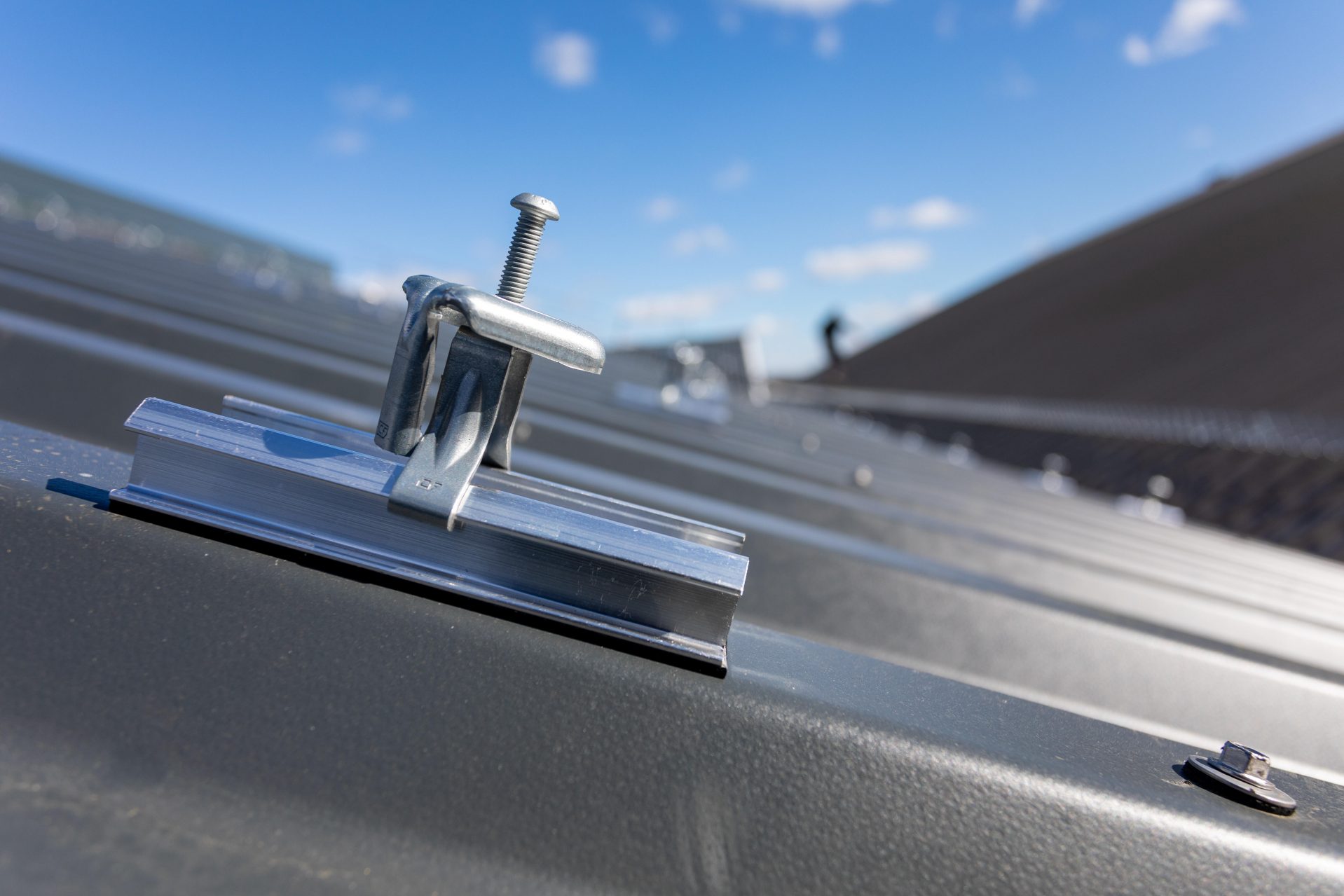

O sistema de montagem inteligente para telhados de aço consiste em perfis de montagem com furos pré-perfurados e uma borracha EPDM pré-aplicada. Isto poupa-lhe muito trabalho e a borracha EPDM também garante a estanquidade à água. Com o parafuso autorroscante, os perfis de montagem são fixados diretamente ao telhado de aço trapezoidal ou ondulado. Não é necessário efetuar perfurações prévias, deixando o telhado intacto. Escolha um perfil baixo para um posicionamento próximo do telhado e uma aparência atraente ou um perfil alto para acomodar grandes optimizadores e inversores.

Grampo modular

O grampo modular universal é regulável em altura e, por isso, adequado para módulos solares com uma espessura de estrutura entre 30 e 50 mm. Devido ao seu design inteligente, o grampo de painel (em combinação com a tampa de extremidade) pode ser utilizado como grampo intermédio e de extremidade.

Tampa final

As tampas das extremidades proporcionam um acabamento elegante e à prova de vento. Estão disponíveis com e sem suporte de grampo em cinzento e preto.

Maior certeza

A garantia de 20 anos em todos os nossos sistemas, tal como no sistema ClickFit EVO para Telhados Metálicos, significa que não está sujeito a qualquer risco. Os componentes robustos e leves são fabricados em aço e alumínio de alta qualidade, tornando-os resistentes ao vento, à chuva, à neve, a incêndios e a relâmpagos.

Treinamentos e webinars gratuitos

Garantia de 20 anos em todos os sistemas
Fabricados em aço e alumínio de alta qualidade
Baixar folheto

FAQ

Os perfis de montagem para telhados metálicos ClickFit EVO podem utilizar-se na maioria dos telhados em chapa, tais como telhados em chapa ondulada e trapezoidais. A espessura da chapa deve ser, pelo menos, de 0,5 mm. Pode ligar o sistema a todos os outros tipos de telhados metálicos como, por exemplo, chapa simples, com o varão roscado ClickFit EVO.

Com o ClickFit EVO para telhados metálicos, pode escolher entre dois tipos de perfis de montagem: perfis de montagem «Basic» e os perfis de montagem «Optimizer ready» elevados. Ambos estão disponíveis numa variante para montagem na vertical ou na horizontal:

Perfil de montagem «Básico» horizontal (1008048): 120 mm x 40 mm x 23 mm
Perfil de montagem «Básico» vertical (1008049): 388 mm x 56,5 mm x 23 mm
Perfil de montagem «Optimizer ready» horizontal (1008050): 260 mm x 40 mm x 50 mm
Perfil de montagem «Optimizer ready» vertical (1008051): 388 mm x 57,5 mm x 50 mm

Com o ClickFit EVO para telhados metálicos, pode escolher entre montagem na orientação horizontal e vertical. Escolha a variante correta do perfil de montagem. Poderá encontrar mais informações no nosso folheto.

Para fixar um optimizador ou microinversor (nome coletivo: MLPE = Module Levelling Power Electronics), pode utilizar o nosso ClickFit EVO MLPE Clip Lightweight ou Heavyweight (art. n.º 1008067 ou 1008068). Nota! Se montar os painéis com os perfis de montagem para telhado metálico, recomendamos que escolha o perfil de montagem alto (pronto para otimização). Assim, existe espaço suficiente entre o telhado e os módulos fotovoltaicos. O MLPE Clip Lightweight é simplesmente encaixado no perfil de montagem, proporcionando uma gestão integrada dos cabos! De seguida, encaixe o MLPE no clip. Primeiro, monta-se o MLPE Clip Heavyweight no MLPE e, em seguida, monta-se o clip, com o MLPE, no perfil de montagem. Certifique-se de que o clip MLPE é colocado a pelo menos 15 cm da extremidade do perfil de montagem. Quer ver como funciona? Veja a nossa demonstração da instalação.

Todos os módulos fotovoltaicos da mesma fila são automaticamente interligados graças ao grampo modular universal ClickFit EVO. Para ligar todo o sistema fotovoltaico, deve ligar cada fila à terra separadamente, porque as filas individuais não estão ligadas entre si pelo sistema de montagem. O condutor de ligação à terra (≥Ø 4 mm2) opera em paralelo aos condutores positivo e negativo e está ligado a um ponto de ligação à terra separado do inversor. Caso tenha questões sobre a ligação à terra, contacte os nossos especialistas técnicos.

Não encontrou a sua pergunta nesta lista? Então não hesite em contactar-nos pelo telefone +31 (0)85 070 20 00
