Du kan välja montering med eller utan skruvinfästning, båda alternativen är möjliga på tak med takpannor. Valet är helt baserat på personliga preferenser.

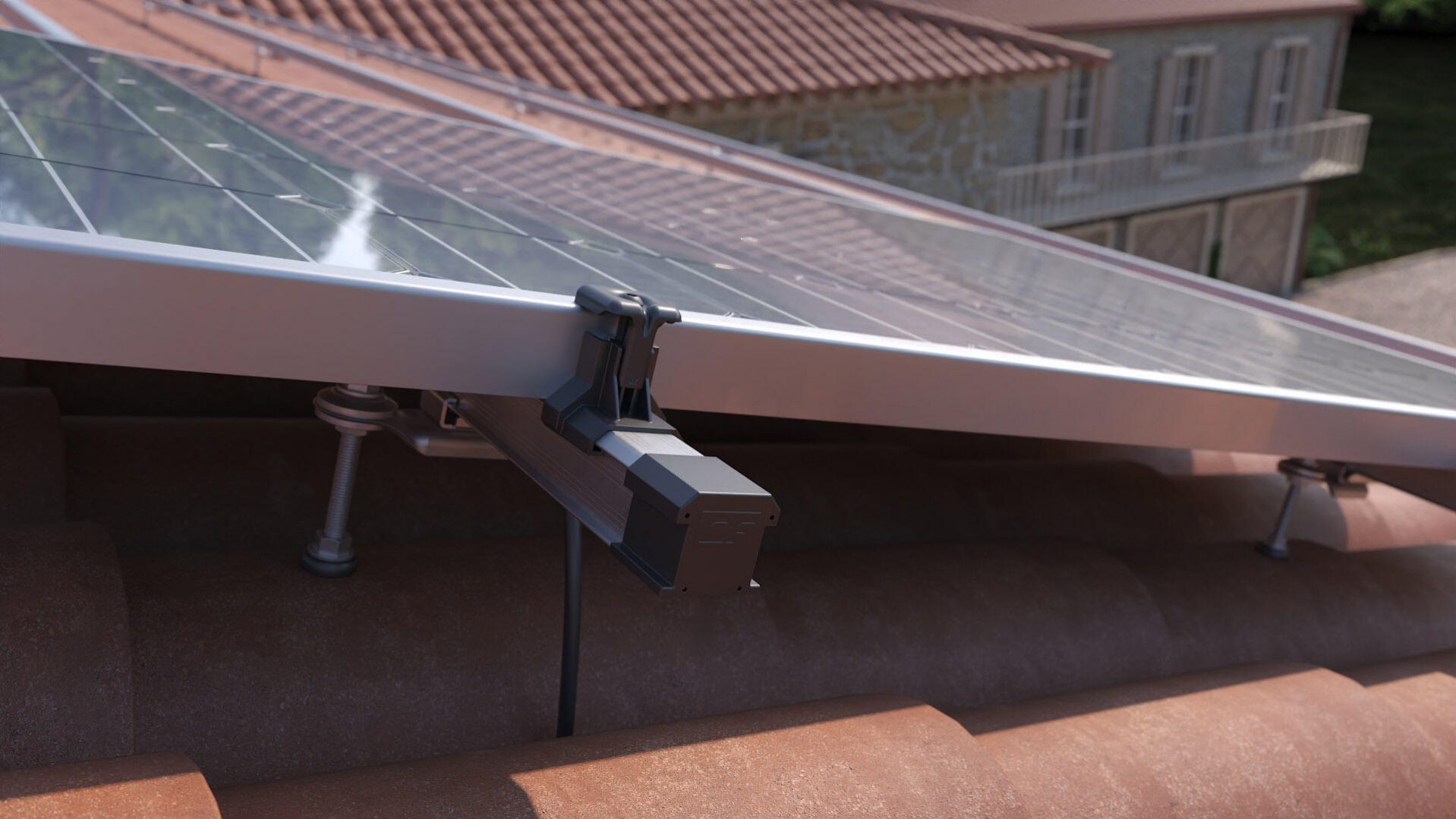

Detta smarta montagesystem för solpaneler består av ett praktiskt system med krok och klickfunktion som gör att du inte längre behöver borra i takstrukturen. Du klickar bara fast skenorna på takkrokarna, så allt du behöver göra är att skruva dit solpanelerna.
ClickFit EVO Takpannor är gjort i högkvalitativt aluminium och Magnelis-stål. Denna typ av stål har en längre livstid, står emot rost och har en självläkande beläggning. Det innebär att du kommer arbeta med högkvalitativa produkter.
Att välja Esdec innebär att få support genom hela ditt solpanelsprojekt. Vi stöttar våra solpanelsexperter och tar bort så mycket strul som möjligt. Till exempel kan du snabbt göra en uträkning med vår kalkylator och vi erbjuder också utbildningskurser och webbseminarier.
Gratis utbildningskurser & webbseminarier
ClickFit EVO kan användas på alla typer av tak med bärläkttjocklek på 32 och 63 mm. Detta gäller för standardmonteringsalternativet med ClickFit EVO universell takkrok. En takpanna och bärläkttjocklek på mellan 37 och 62 mm behövs om du väljer att fixera panelerna med ClickFit EVO takstolskrok.
ClickFit EVO kan användas på tak med en lutning på mellan 10 och 60 grader.
ClickFit EVO universell takkrok är 181,8 mm lång och 36 mm bred. Klickkopplingen på den universella takkroken är höjdjusterbar mellan 68 och 98 mm.
För att montera en optimerare eller mikroinverterare med ClickFit EVO-systemet kan du använda antingen ClickFit EVO MLPE Lightweight eller Heavyweight fäste. Här är stegen för att göra det: Om du monterar panelerna med montageskena för plåttak, rekommenderas det att du väljer den höga montageskena (Optimizer Ready). Detta ger tillräckligt med utrymme mellan taket och solpanelerna. MLPE Lightweight fäste klickas enkelt fast på montageskenan och ger integrerad kabelhantering. Sedan klickar du fast optimeraren eller mikroinverteraren på fästet. För att använda MLPE Heavyweight fästet, monterar du först optimeraren eller mikroinverteraren. Därefter fäster du MLPE fästet på montageskenan. Se till att MLPE-fästet är placerad minst 15 cm från montageskenans ände för optimal säkerhet och stabilitet. Vill du se hur det fungerar i praktiken? Du kan titta på vår installationsvideo för ytterligare vägledning.
Alla solpaneler på samma rad kopplas automatiskt ihop tack vare ClickFit EVO modulklämma. För att binda hela PV-systemet måste du koppla varje rad separat till jordningen då de enskilda raderna inte är kopplade till varandra genom montagesystemet. Jordledaren (≥Ø 4 mm2) löper parallellt med positiva och negativa ledare och är ansluten till en separat jordningspunkt för växelriktaren. Om du har några frågor rörande jordning och bindning kontakta våra tekniska experter.
Är din fråga inte ställd här? Då är du välkommen att kontakta oss på telefon +31 (0)85 162 22 22
